Produktuaren Deskribapena
A.Outer eraikuntza
1. UG analisia erabiliz (elementu finituen analisia), optimizatu ordenagailuaren laguntzailearen bidez deign.
2 Makina osoa eguzki xaflaren egitura da, esterilizazio esterilizatua, bibrazio zahartze teknologia, indar handia eta makinaren zurruntasun ona.
3 .. Olio-zilindroko tapiz mekanikoa, irteera handiko irteera zehatza, bloke hegaldunaren posizionamendua, funtzionamendu zehatza eta egonkorra, errendimendu sinkronizatua ona eta hegalaren blokeoaren zehaztasun handia.
4. Alemaniako trebetasuna barneko erreakzioa saihesteko.
5. Marko osoa kendu harea paperaren bidez, antirustea.
B.Fitxategia edo ezaugarri.
1. Tresna laguntzailea Lan tailerretan ezarria, tresna erraztea erraztu
2. Rolling materialen laguntza errazten du
3. Adierazlearen arabera, blade sakea doitzeko doikuntza egokia eta doikuntza egokia eskaintzen da.
4. Blade laukizuzeneko lau ertzetako hartzekodunaren bizitza-zerbitzua luzatzen du.
5. Alineazio gailua argiztapen eta kontrol gailuetarako zizailako trazadurarekin ezarrita dago, erabilgarritasun eta doikuntza egokiarekin.
6. Atzeko estalkia doitze elektrikoa eta eskuzko doitze gailuak ditu, eta pantailako gailu digitala dago eskuragarri tapoiaren tamaina eta zizaila aldiz.
C. Sistema hidraulikoa
1. Balbulen integratu hidrauliko aurreratu bat erabiltzen da, eta hodi konexioa gutxitu egiten da egitura trinko batean, zurruntasun eta egonkortasun bikainaren tipikoa.
2. Material sistemaren zirkulazioa: ikusi Esku-operatiboa
D. Kontrol sistema elektrikoa
1. Osagai elektriko eta materialak nazioarteko estandarra, segurua eta bizi luzea betetzen ditu.
2, Makina AC380V, 50HZ eta AC220V kontrol-begizta da. 24 V-ko Backguage kontrolatzeko, 6V argiaren adierazgarrirako, 24V beste osagaietarako (Bezeroen eskakizunen arabera).

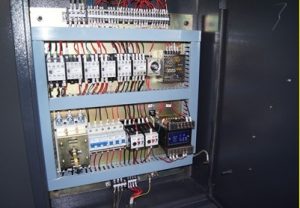

3. Ezkerreko kutxa elektrikoa. Botoi operatuak makinen botoien taulan daude. Aldaketa elektrikoa, argi adierazleak kasko elektrikoetan daude.
E. Frontoia. Ontziola

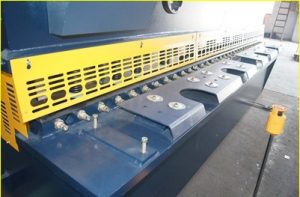

1. Aurrealdea: mahai gainean jarri, adierazlearekin, doitu tapoia.

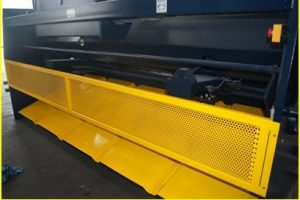

2.Backguage: tresneria multzoan ezarrita dagoena, tresna elektrikoaren bidez bideratua dagoena, 0,55 KW-koa. Atzeko tapa doitze elektrikoa eta eskuzko doitze gailuak ditu, eta pantailako gailu digitala dago erabilgarri tapoiaren tamaina eta zizaila aldiz.
F. Hornidura zerrenda
Zk | izena | unitatea | ||
1 | Max. plaka lodiera | mm | 16 | |
2 | Max. plaka zabalera | mm | 4000 | |
3 | Trakzio indarra | N / m m2 | 450 | |
4 | Zizaila angelua | 2 ° 30 ' | ||
5 | Polearen distantzia | mm | 4265 | |
6 | Atzeko tarte zabalera maximoa | mm | 750 | |
7 | Ibiltzeko garaiak | aldiz / min | 8 | |
8 | Blade luzera | mm | 4100 | |
9 | Gear Ponpa | Model | NT2-G63F | |
10 | Flow | L / min | 63 | |
11 | Presioa | MPa | 31.5 | |
12 | Motor nagusia | KW | 22 |
